جزئیات محصول:
|
| برجسته کردن: | فرستنده فرکانس بالا SDR400,ماژول رادیویی فرستنده فرکانس بالا,ماژول فرستنده رادیویی SDR400,high frequency transmitter Radio Module,SDR400 radio transmitter module |
||
|---|---|---|---|

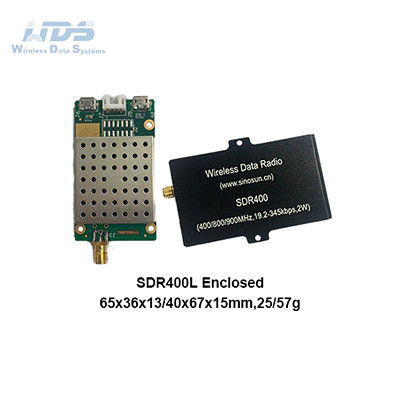

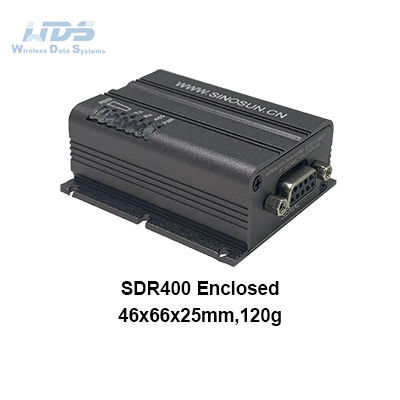

رادیوی دیجیتال پرفریکونسی با سرعت بالا سری SDR400 (ماژول)
سری SDR400
سری SDR400 از رادیو های FM با سرعت بالا (موژول های) مبتنی بر فناوری رادیو نرم افزاری (SDR) یک راه حل ارتباطی از راه دور کوچک، قابل اعتماد و قابل اعتماد برای هزینه کم،برنامه های کاربردی محدود به فضا. همان رادیو (مودول) را می توان برای انتخاب کار در باند 400/900MHz یا 800MHz تنظیم کرد.
سری SDR400 از رادیو های دیجیتال با فرکانس پرش سرعت بالا (ماژول) با مزیت های ارتباطی داده های طولانی مدت، با سرعت بالا، قابل اطمینان، تاخیر کم و امن.پشتیبانی از ارتباطات سریالی دوگانه و ارتباطات تشخیصیسری SDR400 از رادیو های دیجیتال پرش فرکانس با سرعت بالا (ماژول) دارای یک سرکوب بسیار بالا از سر و صدا، حذف مزاحمت و سنتز فرکانس انعطاف پذیر است.تکنولوژی مدولاسیون دیجیتال و تشخیص فیلتر تطبیقی.
سری SDR400 از رادیو های دیجیتال با فرکانس بالا (ماژول) عملکرد و شاخص های فنی فوق کلاس،مقاومت عالی در برابر اختلال الکترومغناطیسی و قابلیت های ارتباطی قابل اعتماد و عملکرد پیشرفته ارتباطات رمزگذاری شده، یکی از پیشروترین محصولات انتقال فوق دیجیتال در صنعت است.
ویژگی ها:
1. 400 مگاهرتز مجوز
2. 800/900 MHz ISM
3. تا 2 وات
4. دمای افزایش یافته
5دو پورت سریال
6حساسيت عالي
عملکرد:
1نقطه به نقطه، نقطه به نقطه، TDMA، انتقال فروشگاه، رومینگ
2. نرم افزار می تواند تنظیم شود برای انتخاب 400 / 900MHz یا 800MHz باند فرکانس عملیاتی
3. سرعت هوا تا 345kbps (@ 900MHz)
4. شور بسیار پایین و سرکوب تداخل فیلتر 4 سطح

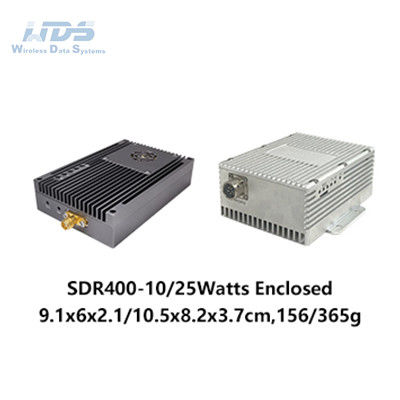

5. قدرت انتقال 2 وات / 5 وات / 25 وات (تنظیم پذیر)
6. 32 بیتی CRC با انتقال مجدد، اصلاح خطای جلو قابل انتخاب
7پورت تشخیص مستقل - تشخیص از راه دور در زمان واقعی و کنترل شبکه بی سیم
8مصرف انرژی پایین حالت خواب و ادراک
9محدوده دمای صنعتی
10. اندازه خیلی کوچیکه
11• هواپیمایی، گزینه های بسته پلاگین اتصال

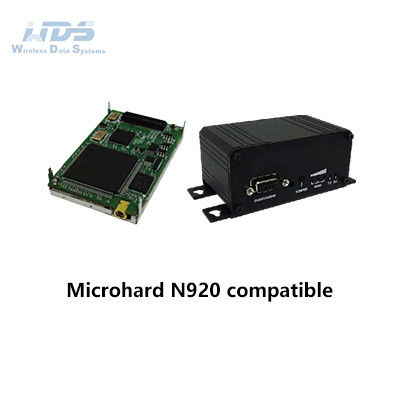

12با مایکرو هارد N920F سازگار است
13. سازگار با پروتکل پیوند داده PCC، Trimble، GNSS ماهواره ای / RTK
| سری پیکو | مشخصات |
| فرکانس | 410-480MHz/840-845MHz/902-928MHz |
| روش Spereading/اسکیم مودولاسیون | GMSK، GFSK، GFSK، QPSK |
| تصحیح خطای جلو | هامينگ، بي سي اچ، گولي، ريد سولومون، ويتربي |
| تشخیص خطا | 32 بیت از CRC، ARQ |
| رمزگذاری | اختیاری ((بنظر گزینه AES) |
| محدوده | 100 کيلومتر |
| رابط سریال | 3.3V CMOS,RS232/485 ((ممکن است انتخاب شود) |
| نرخ Baud سریالی | 300bps تا 230.4kbps |
| روش های کار | نقطه به نقطه، نقطه به چند نقطه، TDMA، ذخیره سازی و تکرار، همتا به همتا |
| رابط سیگنال ها |
ال ای دی های RSSI، ال ای دی های Tx/Rx، تنظیم مجدد، تنظیم مجدد، بیداری، RSmode، 4 ورودی دیجیتال خروجی، ورودی آنالوگ، ورودی آنالوگ |
| تشخیص از راه دور | ولتاژ باتری، دمای، RSSI، آمار بسته |
| رد | کانال مجاور @ 400 MHz:60 dB کانال جایگزین @ 400 MHz:70 dB کانال مجاور @ 900 MHz: 57 دبیل کانال جایگزین @ 900 MHz: 65 دبیل |
| ولتاژ هسته | 3.3VDC برای 1W مورد نیاز است 3.6VDC برای 2W مورد نیاز است |
| مصرف برق | (3.3V) خواب: <1mA ((آینده) لوله: 20mA Rx: 45mA تا 98mA اوج Tx: 2A |
| کانکتورها | آنتن: UFL داده ها: 80 پین SMT |
| محیط زیست | -55°C تا +85°C 5 ~ 95% رطوبت، بدون فشرده سازی |
| وزن | حدود 5 گرم |

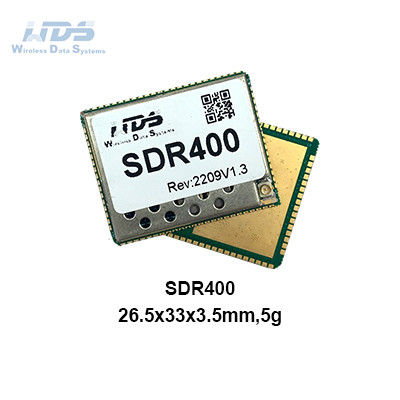

| ابعاد | حدود 1.05"x1.3"x.13" (26.5mm x 33mm x 3.5mm) |
| تأییدیه | FCC قسمت 15.247 در انتظار IC RSS210 در انتظار FCC Part 15.90 در انتظار IC RSS119 در انتظار CE در انتظار |
| فرکانس ۴۱۰ تا ۴۸۰ مگاهرتز ((براند مجاز) | ||||
| نرخ ((kbps) | قدرت | حساسیت ((dBm) | پهنای باند ((kHz) | مقررات |
| 3.6 | 2W | -۱۱۸ | 6.25 | FCC/IC/CE |
| 4.8 | 2W | -117 | 12.5 | FCC/IC/CE |
| 9.6 | 2W | -115 | 12.5 | FCC/IC/CE |
| 19.2 | 2W | -114 | 25 | IC/CE |
| فرکانس ۴۱۰ تا ۴۸۰ مگاهرتز ((فرکانس هاپینگ) | ||||
| 56 | 2W** | -۱۱۳ | 60 | هیچکدوم |
| 115.2 | 2W** | -109 | 150 | هیچکدوم |
| 172.8 | 2W** | -108 | 180 | هیچکدوم |
| 230.4 | 2W** | -106 | 230 | هیچکدوم |
| 276.4 | 2W** | -105 | 230 | هیچکدوم |
| 345 | 2W** | -103 | 400 | هیچکدوم |
| فرکانس 840-845/902-928MHz ((فرکانس هاپینگ) | ||||
| 19.2 | 1W | -۱۱۶ | 25 | FCC/IC |
| 56 | 1W | -۱۱۳ | 60 | FCC/IC |
| 115.2 | 1W | -109 | 150 | FCC/IC |
| 172.8 | 1W | -108 | 180 | FCC/IC |
| 230.4 | 1W | -106 | 230 | FCC/IC |
| 276.4 | 1W | -105 | 230 | FCC/IC |
| 345 | 1W | -103 | 400 | FCC/IC |
| 19.2 | 2W** | -115 | 25 | هیچکدوم |
| 56 | 2W** | -110 | 60 | هیچکدوم |
| 115.2 | 2W** | -109 | 150 | هیچکدوم |
| 172.8 | 2W** | -108 | 180 | هیچکدوم |
| 230.4 | 2W** | -106 | 230 | هیچکدوم |
| 276.4 | 2W** | -105 | 230 | هیچکدوم |
| 345 | 2W** | -103 | 400 | هیچکدوم |
| گزینه های سفارش | ||||
| SDR400 | مدل پایه ((1W 900MHz FHSS & 2W 400MHz عملیات باند باریک) | |||
| -840 | 840-845MHz فرکانس هاپینگ و یک کانال | |||
| -AES | رمزگذاری AES 128 بیتی | |||
| -C1S | 1W @ 900MHz، 400MHz Hopping & 2W 400MHz دارای مجوز و AES 128 بیتی | |||
| -C2S | 2W @ 900MHz، 400MHz Hopping & 2W 400MHz مجوز و AES 128 بیتی | |||
