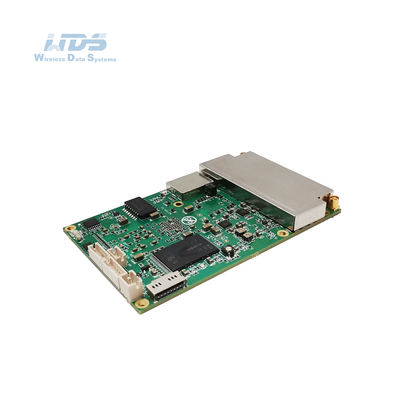

سری DDLmesh از پیوند داده های دیجیتال بی سیم از ماژول OEM

سری DDLmesh از پیوند داده های دیجیتال بی سیم از ماژول OEM
سری DDLmesh از پیوند داده های دیجیتال بی سیم از ماژول OEM سری DDLmesh از پیوند داده های دیجیتال بی سیم از ماژول OEM سری DDLmesh از پیوند داده های دیجیتال بی سیم از ماژول OEM سری DDLmesh از پیوند داده های دیجیتال بی سیم از ماژول OEM سری DDLmesh از پیوند داده های دیجیتال بی سیم از ماژول OEM سری DDLmesh از پیوند داده های دیجیتال بی سیم از ماژول OEM

تصویر بزرگ :  سری DDLmesh از پیوند داده های دیجیتال بی سیم از ماژول OEM

جزئیات محصول:
محل منبع: گوانگدونگ، چین
نام تجاری: WDS/Sinosun
شماره مدل: DDL1x2-1400
پرداخت:
مقدار حداقل تعداد سفارش: 1 واحد
قیمت: $750.00/1 unit
قابلیت ارائه: 1000 مجموعه در ماه
مخاطب

سری DDLmesh از پیوند داده های دیجیتال بی سیم از ماژول OEM

شرح
نوع: ماژول سرعت انتقال نیرو: 70 مگابیت بر ثانیه
پهنای باند کانال: 20/40/80 مگاهرتز قدرت انتقال: حداکثر 23 دسی بل
برجسته کردن:

ماژول تمبر صنعتی,ماژول چاپ میش,ماژول شبکه انتقال داده

,

Mesh stamp module

,

Data Transmission mesh module

سری DDLmesh از پیوندهای داده های دیجیتال بی سیم
تاخير بسيار کم، مسافت بلند، رادیو چند کانال دو طرفه

پیوند داده های دیجیتال بی سیم سری DDL جدید یک محصول کم هزینه انتقال ویدیو و داده های طولانی مدت با اندازه کوچک، وزن سبک، 2X2 MIMO، توابع کامل و باند های فرکانس غنی است.سری DDL مبتنی بر پلت فرم رادیویی تعریف شده با نرم افزار SDR با 2X2 MIMO، این روش از الگوریتم Beamforming، Maximum Ratio Combining (MRC) ، Maximum Likeliness (ML) ، Low Density Parity Check (LDPC) استفاده می کند.انتخاب فرکانس هوشمند و تکنولوژی پرش فرکانس مستقل برای دستیابی به عملکرد فرکانس رادیویی قوی و ضد مزاحمت قوی.
رادیو پیوند داده سری DDL ارائه می دهد فاصله بسیار طولانی، تاخیر کم، دو طرفه چند کانال شبکه ویدیو و داده و صدا انتقال بی سیم یکپارچه.تکنولوژی موج لایه فیزیکی کد-معکوس شده پیشرو در جهان و طراحی انعطاف پذیر ضد اختلال و رمزگذاری امن برای میدان بدون سرنشین برای ارتباطات داده های از راه دور قابل اعتماد برای UAVs اعمال می شود، هلیکوپترها، روبات ها، کشتی های بدون سرنشین، وسایل نقلیه بدون سرنشین و وسایل نقلیه ویژه.
سیستم کاربردی عمدتاً از رادیو هوایی با دوربین هوایی و رادیو زمینی با کامپیوتر زمینی و همچنین لوازم جانبی لازم (از جمله منبع برق،سیستم تغذیه آنتن، خطوط اتصال و کانکتورها و غیره).
این سیستم می تواند همزمان سه IP / HDMI / SDI / CVBS HD video و چندین داده شفاف دو طرفه (مانند کنترل پرواز / پاد ، Beidou / GPS ، صدا و غیره) را انتقال دهد.رمزگذاری AES امنیت انتقال را تضمین می کند.
رادیو قدرت انتقال ایستگاه می تواند تا 40 وات برسد و یک پیوند ارتباطی پایدار و قابل اعتماد را فراهم کند.

ویژگی ها:
1. 400M / 600M / 800M / 900M / 1.4G / 2.3G / 2.4G / 5.8GHz ، قدرت انتقال می تواند تغییر کند ، از انتقال تلفن همراه با سرعت بالا NLOS پشتیبانی می کند ، فاصله انتقال باز بیش از 50 کیلومتر.
2. جریان داده 70Mbps ، تکنیک تخصیص بیت پویا سازگار. پشتیبانی از یک راه 4K ، چند راه 1080P یا 720P ویدیوی HD.
3. 3 پورت سریال و 2 رابط ویدیویی در حال اجرا در همان زمان، کنترل کننده پرواز، صدا، GPS و داده های دیگر می تواند با ویدیو انتقال دهد.
4. پشتیبانی از تکنیک های PtoP، PtoMP، MPtoMP، بدون مرکز بدون ارباب / برده. پشتیبانی از VLAN.
5رابط تشخیصی محلی، تل نت، مدیریت شبکه. به روز رسانی نرم افزار وایرلس محلی و از راه دور از طریق FTP.
6مصرف برق کم حجم کوچيک ساختار سبک ساخت بدن براي UAV

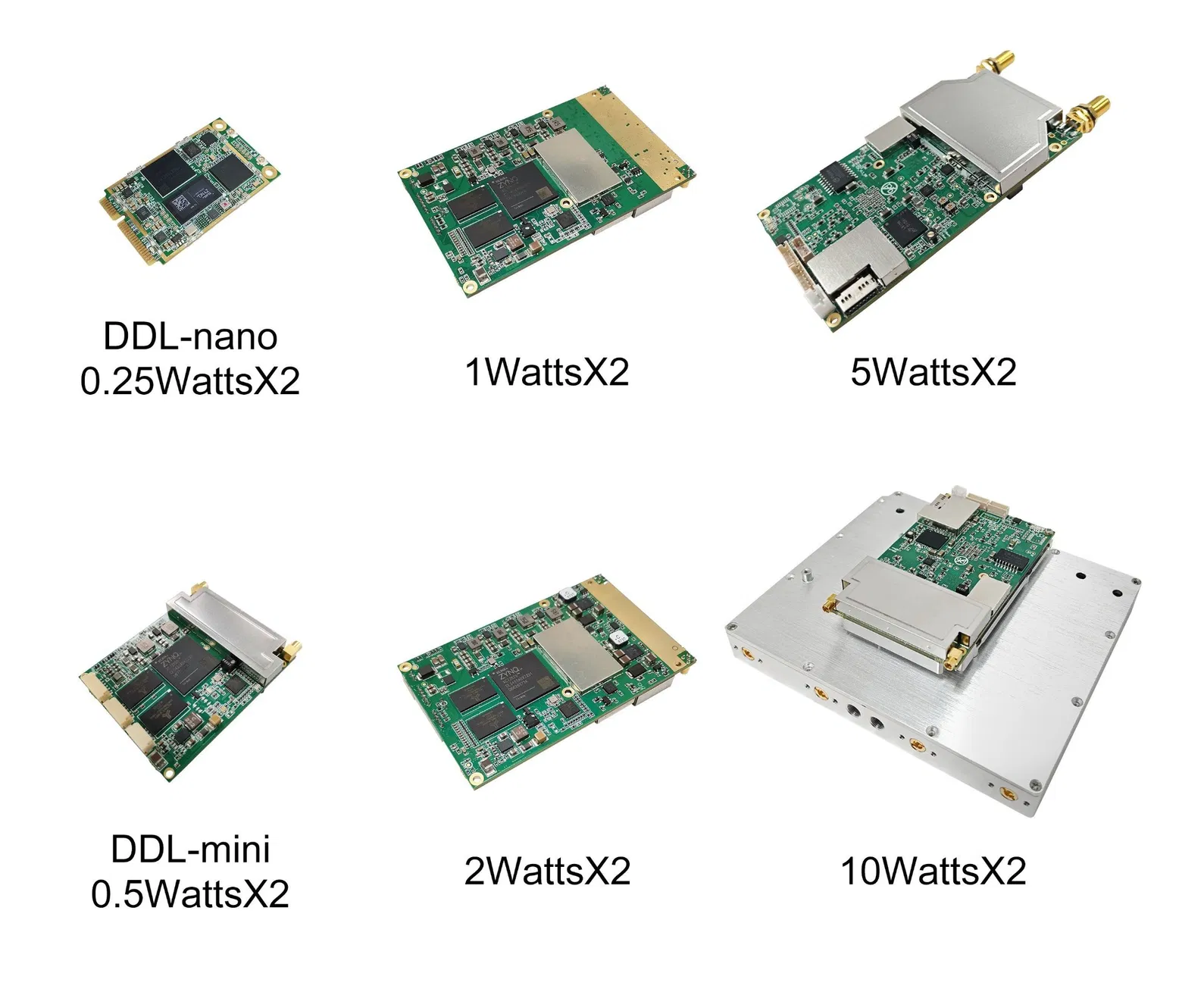

سری DDLmesh از پیوند داده های دیجیتال بی سیم از ماژول OEM 0



مشخصات

عمومی
پلت فرم SDR، شکل موج 9363 یا 9361+7Z020, شبکه تلفن همراه MANET
تکنولوژی MIMO رمزگذاری فضا-زمان، دریافت تنوع، TX / RX شکل گیری پرتو
احساساتی باشید -103dBm@5MHz BW
پهنای باند کانال 1.25/2.5/5/10/20MHz باند پهن، تنظیمات باند تنگ 250k/500k/1MHz
نرخ داده 1-70Mbps ((20MHz BW) پهن باند، 50-1000kbp باند باریک سازگاری، QoS
حالت تعدیل TD-COFDM، BPSK/QPSK/16QAM/64QAM سازگار ((تنظیم ثابت اختیاری است)
قدرت خروجی RF
(پشتیبانی TPC، کنترل قدرت انتقال)

0.25 وات x2
0.5 وات x2
1 وات x2

2 وات x2
4 ((5) وات x2
10 وات x2

20 وات x2
سنگل هاپ
فاصله ارتباطات		 100-300 KM ((LOS) ، 1-30 KM ((مناطق شهری))
روش ارتباط ارتباطات غیرمتمرکز نقطه به نقطه، نقطه به بسیاری و بسیاری به بسیاری با اتصال متقاطع، پشتیبانی از شبکه های کوچک (در عرض 8 گره) MESH با مسیریابی پویا و انتقال چند هپ
تاخیر تک پرش متوسط 10mS ((20MHz BW)
رمزگذاری DES، AES128/256، SNOW3G/ZUC اختیاری، رمزگذاری کارت تراشه/TF سفارشی یا دستگاه رمزگذاری خارجی
حالت ضد مزاحمت انتخاب کانال اسکن طیف دستی، انتخاب فرکانس هوشمند پیشرفته پهنای کامل (( آگاهی از طیف) / پر شدن فرکانس سازگار پهنای کامل / حالت رومینگ اختیاری

محلی/

مدیریت از راه دور

 فرکانس عملیاتی، پهنای باند کانال، شناسه شبکه، قدرت انتقال و تنظیمات دیگر پارامترها، اسکن طیف، نمایش در زمان واقعی و سوابق آماری توپولوژی شبکه،نسبت سیگنال به سر و صدای قدرت میدان پیوند، بارگذاری و دانلود ترافیک، فاصله گره، نقشه الکترونیکی GPS / Beidou، نظارت بر دمای / ولتاژ / اختلال، ارتقاء نرم افزار. خاموشی از راه دور و بیدار کردن اختیاری
سایر محصولات زمان بوت کمتر از 28 ثانیه و زمان دسترسی به شبکه/تازه سازی/تغییر کمتر از 1 ثانیه است.
اندازه شبکه کمتر از 8 گره است.
ردیابی خودکار حامل، سازگاری با تغییر فرکانس دپلر ±6kHz انحراف فرکانس، پشتیبانی از ارتباطات تلفن همراه در سرعت بالاتر از 7200 کیلومتر در ساعت (Mach 6,2000 متر در ثانیه).
باند ها(300M-6GHz قابل تنظیم. فرکانس یکسان یا فرکانس متفاوت 2T2R در باند تک، یا 1T2R در دو باند قابل انتخاب / تغییر هوشمند)
BAND محدوده فرکانس
VHF/UHF 360-450/450-550/570-700/800-950، 225-400/225-678/320-470*MHz
گروه L 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-18، 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz
گروه S 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.68، 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz
گروه C 4.4-5.0/5.25-585۴.۲-۵.۲/۵.۵-۶.۰/۶.۴-۷.۲*گیگاهرتز
  (توجه: قدرت RF، ابعاد، وزن متفاوت است)
MIIT 336-344/512-592/566-626/606-678/1420-1520/1430-1444 مگاهرتز
محیط زیست
دمای کار -40°C ~ +80°C
سطح حفاظت IP66، IP67 / IP68 سفارشی
ماشین آلات
اندازه/وزن

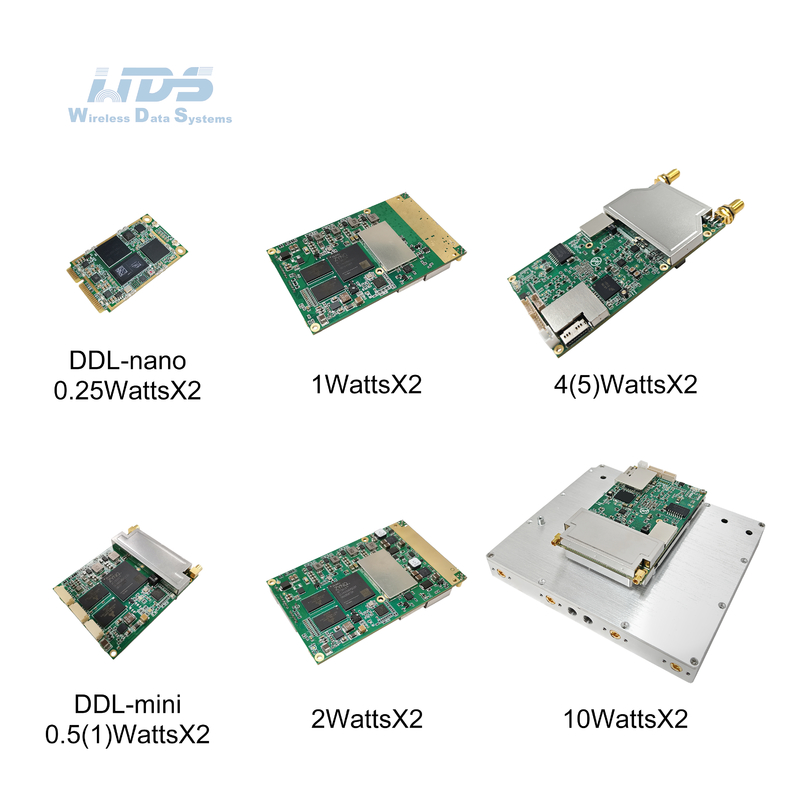

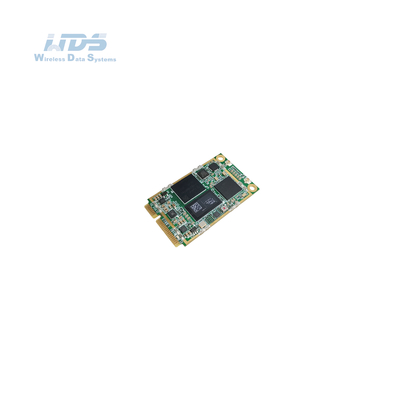

5.1x3.0x0.6cm/11g، 0.25Watt x2 ماژول، DDL-نانو

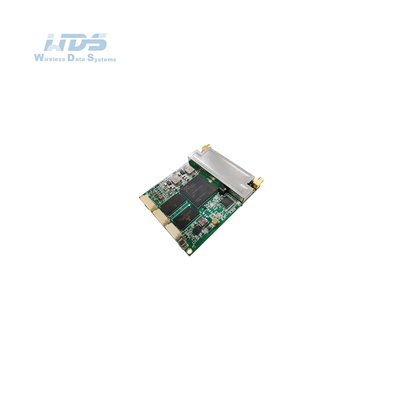

5.8x4.8x1.0cm/27g، 0.5Watt x2 ماژول، DDL-مینی
8.7x5.4x1.0cm/40g، 1Watt x2 ماژول
8.7x5.4x1.0cm/43g، 2 وات x2/4 وات x2 ماژول

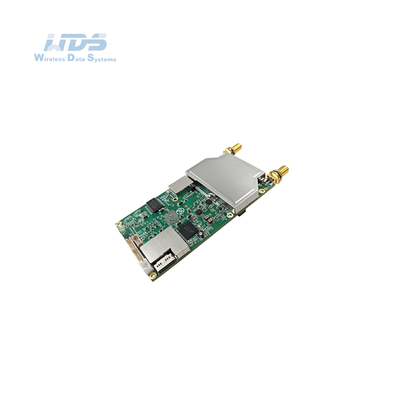

11.5x5.4x1.3cm/56g، 5 وات x2 ماژول

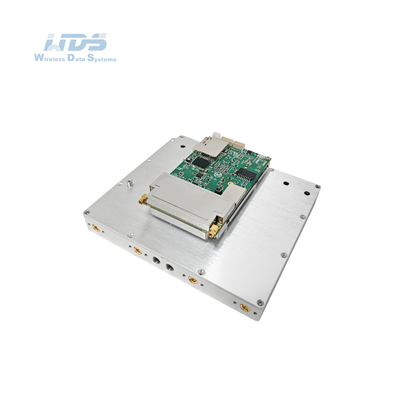

12.7x11.0x3.4cm/524g، 10 ((20) وات x2 ماژول
نصب/رنگ 4 سوراخ نصب / سیاه ، آهن خاکستری ، سبز ارتش اختیاری
قدرت
ولتاژ تغذیه

3.5-5VDC، 0.25 وات x2، DDL-نانو
9-32VDC، 0.5 وات x2، DDL-مینی
9-39VDC، 1 وات x2
12-36VDC، 2 وات x2/4 ((5) وات x2
18-32VDC، 10 وات x2/20 وات x2
مصرف برق

عملکرد 1-2A/Standby 0.5-1A@3.5-5V، 0.25 وات x2، DDL-نانو
عملکرد 0.3-0.5A/Standby 0.2-0.3A@12V، 0.5Watt x2، DDL-mini
عملکرد 0.5-1A/Standby 0.4-0.6A@12V، 1 وات x2
عملکرد 1-2A/Standby 0.5-0.7A@12V، 2/4 ((5) وات x2
عملکرد 3-6A/Standby 0.7-0.9A@16.8V، 10 وات x2
عملکرد 6-7A/Standby 0.7-0.9A@20V، 20 وات x2
انتخاب قدرت تامین برق از طریق کابل اصلی
رابط
رابط کاربری اساسی 2xTNC RF، 1-3xRJ45 Ethernet 100/1000BaseT، WIFI AP،GPS/BD RS232/TTL ((UART)) ، Sbus/Bluetooth، 1.2-230.4Kbps، ورودی DC
فشار بده تا حرف بزنه
رابط کمکی		 MIC، SP، PTT، GND، RS485/422، USB2.0 OTG
گسترش شبکه اختیاری است مسیریابی شبکه عمومی/4G LTE، ادغام WB-NB، فیبر، ماهواره ای
افزونه ویدیو اختیاری است HDMI/SDI/CVBS با تاخیر کم، 4K/2K/1080P/720P/D1
شاخص وضعیت لینک قرمز ثابت - شبکه متصل نیست
چشمک زدن قرمز - شروع / متصل به شبکه نیست
سبز ثابت - شبکه متصل است
سبز چشمک زدن - PTT صدا پایین است
شاخص لینک RSSI سبز ثابت - کیفیت لینک عالی است
آبی ثابت - کیفیت لینک خوب است
زرد ثابت - کیفیت لینک متوسط است
بنفش ثابت - کیفیت لینک کمی بدتر است
قرمز ثابت - کیفیت لینک ضعیف است یا لینک پایین است
رابط مدیریت
رابط کنترل		 مدیریت شبکه مبتنی بر وب/GUI، API برای رابط توسعه ثانویه/SNMP

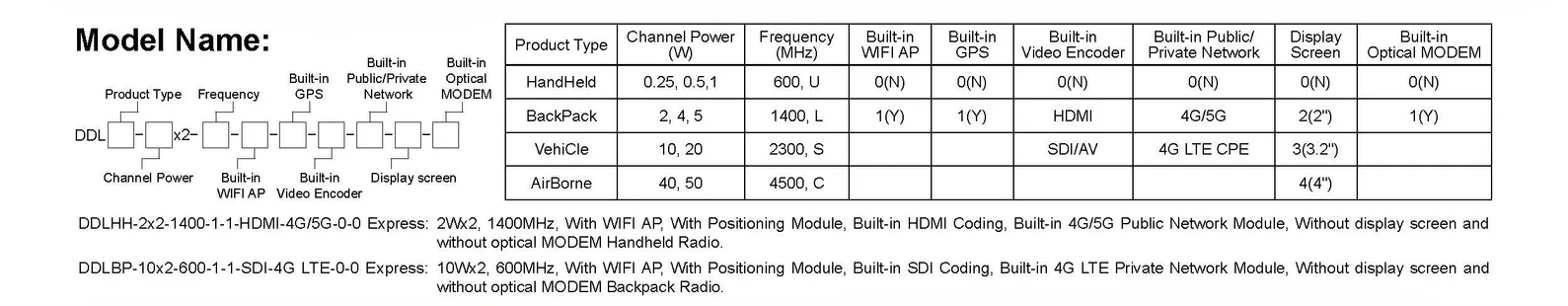

سری DDLmesh از پیوند داده های دیجیتال بی سیم از ماژول OEM 1آنتن چوبی، آنتن نصب شده بر روی خودرو، آنتن بلندگذر همه جانبه، آنتن بلندگذر جهت دار، آنتن جهت دار ارتباطات طولانی مدت، پلت فرم ردیابی خودکار

سری DDLmesh از پیوند داده های دیجیتال بی سیم از ماژول OEM 2
