رادیو مش - قوی و قابل اعتماد - رادیو فضای باز میمومش

تشکیل پرتو/تنوع فضایی/مالتی پلکسینگ فضایی، دستیابی به برد بیش از دو برابر
ضد پارازیت هوشمند با انتخاب فرکانس هوشمند، جهش فرکانسی تطبیقی
رادیو دستی/کوله‌پشتی 2 وات × 2/10 وات × 2 خروجی RF، 10/12 ساعت یا بیشتر عمر باتری، طراحی خنک
رادیو هوابرد/خودرویی 2 وات × 2/10 وات × 2 خروجی RF، حداکثر 20 وات × 2 خروجی RF
باندهای وسیع، انتخاب دوگانه باند، آزاد برای انتخاب باند فرکانسی کاری متفاوت
سازگاری با محیط‌های پیچیده زمینی و محیط‌های الکترومغناطیسی
فشار برای صحبت با صدای با کیفیت بالا (G.722)
توان عملیاتی بیش از 180 مگابیت بر ثانیه

جدیدترین نسل رادیو مش پهن باند MIMOmesh
عملکرد:
1. شبکه مش (خود-شکل‌دهی، خود-سازگاری، خود-بهبودی)، توان عملیاتی با سرعت بالا
2. ساخت و ساز شهری غیر بصری، انتقال چند مسیره جنگل، اتصال موثر
3. حرکت سریع زمینی، آبی و هوایی، اتصال موثر
4. تنظیمات آنتن متعدد، جهت‌گیری همه جهته، با بهره بالا یا ترکیبی
5. پشتیبانی از GPS/BD و Multicast

مزایا:
1. افزایش 4.5 برابری پوشش در مناطق پرجمعیت
2. افزایش 2 برابری برد در محیط محدودیت دید
3. افزایش 2 تا 4 برابری سرعت انتقال داده
4. همان محدوده ارتباطی و سرعت انتقال داده، کاهش توان انتقال 2 برابر

کاربردهای مهم در محیط‌های غیر خط دید / محو شدن چند مسیره، ارتباطات حیاتی ویدئو/داده/صدا:
1. ربات / وسیله نقلیه بدون سرنشین، شناسایی / نظارت / ضد تروریسم / نظارت
2. هوا به هوا و هوا به زمین و زمین به زمین، ایمنی عمومی / عملیات ویژه
3. شبکه شهری، پشتیبانی اضطراری / گشت زنی عادی / مدیریت ترافیک
4. داخل و خارج ساختمان، آتش نشانی / نجات و امدادرسانی / جنگل / پدافند غیرعامل / زلزله
5. پخش تلویزیونی صوتی / تصویری / پخش زنده بی سیم
6. ارتباطات دریایی / انتقال با سرعت بالا در طرف مقابل کشتی
7. شبکه بی سیم عرشه پایین / فرود کشتی
8. اتصال معدن / تونل / زیرزمین

عمومی
پلتفرم SDR، شکل موج	9361+7Z030/7Z035 یا 7Z100، شبکه موبایل MANET+MIMO
فناوری MIMO	کدگذاری فضا-زمان، تنوع دریافت، تشکیل پرتو TX / RX، مالتی پلکسینگ فضایی
حساسیت دریافت	-103dBm@5MHz BW
پهنای باند کانال	1.25/2.5/5/10/20MHz، تنظیم 30/40MHz؛ تجمیع حامل 80MHz (آنتن‌های دوگانه با دو فرکانس 40MHz+40MHz برای فرستنده-گیرنده) اختیاری
نرخ داده	1-130 مگابیت بر ثانیه (20 مگاهرتز BW) / 252 مگابیت بر ثانیه (40 مگاهرتز BW) / 350 مگابیت بر ثانیه (40 مگاهرتز + 40 مگاهرتز تجمیع حامل) تطبیقی، QoS
حالت مدولاسیون	TD-COFDM، BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM تطبیقی (تنظیم ثابت اختیاری)
توان خروجی RF (پشتیبانی از TPC، کنترل توان انتقال، قابل تنظیم 1dBm)	10 وات × 2 20 وات × 2 40 وات × 2
تک جهش فاصله ارتباطی	100-300 کیلومتر (LOS)، 1-30 کیلومتر (منطقه شهری)
حالت	نقطه به نقطه/نقطه به چند نقطه/چند نقطه به چند نقطه توزیع شده بدون مرکز، لایه 2 یا 3 مسیریابی پویا، رله چند جهشی، ستاره/خط/شبکه/هیبریدی
تاخیر تک جهشی	به طور متوسط 10 میلی‌ثانیه (20 مگاهرتز BW)
رمزگذاری	DES، AES128/256، SM4، SNOW3G/ZUC اختیاری، رمزگذاری کارت Chip/TF سفارشی یا دستگاه رمزگذاری خارجی
حالت ضد پارازیت	انتخاب کانال اسکن طیف دستی/انتخاب فرکانس هوشمند تقویت شده باند کامل (آگاهی از طیف)/جهش فرکانسی تطبیقی باند کامل FHSS/حالت رومینگ، ضد تداخل چند سطحی
مدیریت محلی/از راه دور	فرکانس عملیاتی، پهنای باند کانال، شناسه شبکه، تنظیمات توان انتقال و سایر پارامترها، اسکن طیف، نمایش بلادرنگ و سوابق آماری توپولوژی شبکه، قدرت میدان پیوند نسبت سیگنال به نویز، ترافیک آپلود و دانلود، فاصله گره، نقشه الکترونیکی موقعیت‌یابی GPS/BD/GLONASS، دما/ولتاژ/ نظارت بر پارازیت، ارتقاء نرم افزار. خاموش و روشن کردن از راه دور اختیاری
سایر موارد	زمان راه‌اندازی کمتر از 28 ثانیه است و زمان دسترسی/به‌روزرسانی/تغییر شبکه کمتر از 1 ثانیه است هیچ محدودیتی برای ظرفیت کاربر یک سیستم واحد (256 گره یا بیشتر) و تعداد جهش‌ها در شبکه‌های مش وجود ندارد (داده 15+ جهش، صدا 10+ جهش، ویدئو 8+ جهش). افت کل نرخ انتقال برای بیش از سه جهش کمتر از 70٪ است. ردیابی خودکار حامل، سازگار با انحراف فرکانس داپلر ±6kHz، از ارتباطات سیار با سرعت بالای 7200 کیلومتر در ساعت (6 ماخ، 2000 متر بر ثانیه) پشتیبانی می‌کند.
باندها(70M-6GHz/Uper C-X-Ku قابل تنظیم. فرکانس یکسان یا فرکانس متفاوت TDD، 2T2R در باند واحد یا 1T2R در دو باند)
باند	محدوده فرکانس
VHF/UHF	360-450/450-550/570-700/800-950، 225-400/225-678/320-470*MHz
باند L	1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8، 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz
باند S	2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8، 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz
باند C	4.4-5.0/5.25-5.85، 4.2-5.2/5.5-6.0/6.4-7.2*GHz
	(توجه: توان RF، ابعاد، وزن متفاوت است)
MIIT	336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz
محیطی
دمای عملیاتی	-40 درجه سانتیگراد ~+80 درجه سانتیگراد
سطح حفاظت	IP66، IP67/IP68 سفارشی
مکانیکی

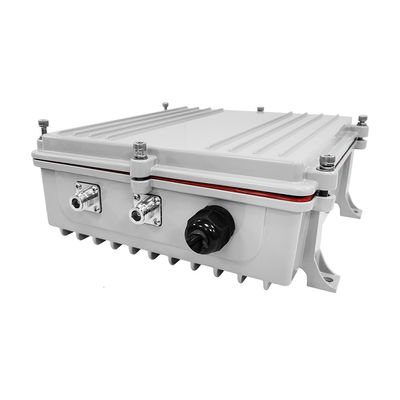

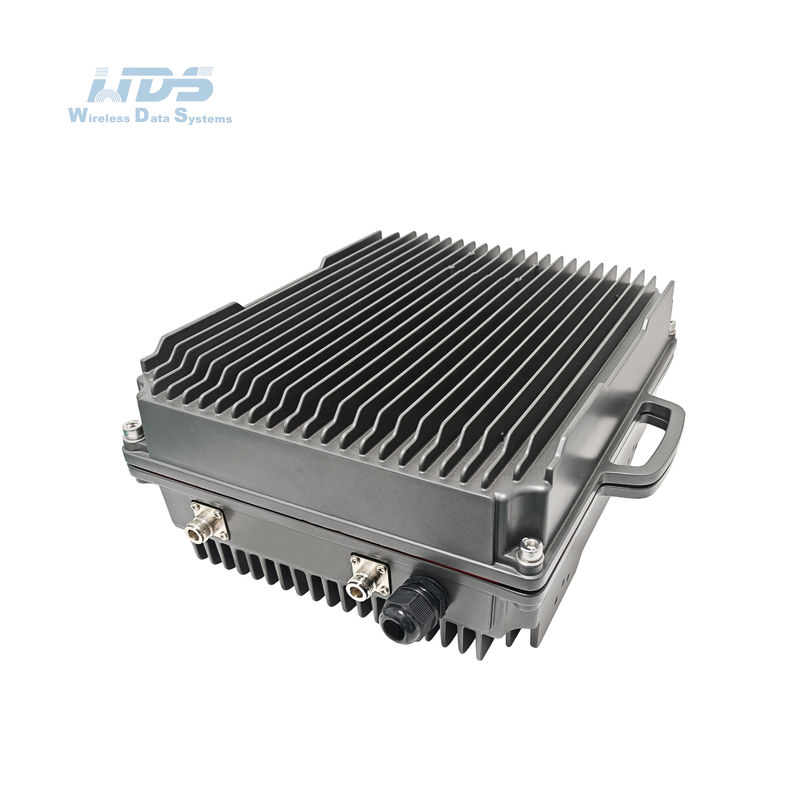

اندازه/وزن	31.6x29.2x11.0cm/4.35kg (سفید) 35.5x35.1x15.0cm/10.9kg (خاکستری آهنی)

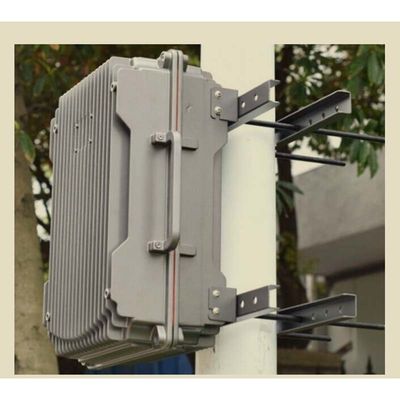

نصب/رنگ	4 سوراخ نصب/مشکی، خاکستری آهنی، سبز ارتشی اختیاری
توان
ولتاژ تغذیه	18-24VDC (10 وات × 2) 18-36VDC (20 وات × 2/40 وات × 2)
مصرف برق	عملیات 3-6A/آماده به کار 0.7-0.9A@24V (10 وات × 2) عملیات 6-7A/آماده به کار 0.7-0.9A@24V (20 وات × 2/40 وات × 2)
انتخاب توان	کابل اصلی
رابط
رابط پایه	2xTNC RF، 1-3xRJ45 اترنت 100/1000BaseT، WiFi AP، GPS/BD، RS232/TTL (UART)، Sbus/بلوتوث، 1.2-230.4Kbps، ورودی DC
فشار برای صحبت/رابط کمکی	MIC، SP، PTT، GND، RS485/422، USB2.0OTG
افزونه شبکه	مسیر یابی شبکه عمومی/4G LTE، ادغام WB-NB، فیبر، ماهواره
افزونه ویدئو	HDMI/SDI/CVBS با تاخیر کم، 4K/2K/1080P/720P/D1
شاخص وضعیت پیوند	قرمز ثابت - شبکه متصل نیست قرمز چشمک زن - در حال راه‌اندازی/به شبکه متصل نیست سبز ثابت - شبکه متصل است سبز چشمک زن - PTT صوتی پایین است
شاخص پیوند RSSI	سبز ثابت - کیفیت پیوند عالی است آبی ثابت - کیفیت پیوند خوب است زرد ثابت - کیفیت پیوند متوسط است بنفش ثابت - کیفیت پیوند کمی بدتر است قرمز ثابت - کیفیت پیوند ضعیف است یا پیوند قطع است
رابط مدیریت/ رابط کنترل	مدیریت شبکه مبتنی بر وب/GUI، رابط توسعه ثانویه API/SNMP



لوازم جانبی:

گزینه ها:
