جزئیات محصول:
|
| نوع: | در هوا | ||
|---|---|---|---|
| برجسته کردن: | شبکه رادیویی هوائی SmartMesh,رادیوی هوائی SmartMesh,رادیوی هواپیمایی SmartMesh,Airborne Radio SmartMesh,SmartMesh Airborne Radio |
||
ویژگی های اصلی SmartMesh Wireless Broadband MESH:
عملکرد RF:
عملکرد شبکه:
سایر:
مشخصات رادیویی هوایی
| عمومی | |
| پلت فرم SDR، شکل موج | 9363 یا 9361+7Z020, شبکه تلفن همراه MANET |
| تکنولوژی MIMO | رمزگذاری فضا-زمان، دریافت تنوع، TX / RX شکل گیری پرتو |
| احساساتی باشید | -103dBm@5MHz BW |
| پهنای باند کانال | 1تنظیم.25/2.5/5/10/20MHz؛ پشتیبانی از انتقال و دریافت با پهنای باند کانال های مختلف، دستیابی به باند گسترده و باند باریک مخلوط |
| نرخ داده | 1-70Mbps ((20MHz BW) سازگاری، QoS |
| حالت تعدیل | TD-COFDM، BPSK/QPSK/16QAM/64QAM سازگاری ((تنظیم ثابت اختیاری) |
|
قدرت خروجی RF (پشتیبانی از TPC، کنترل قدرت انتقال، تنظیم 1dBm) |
0.25 وات x2، 0.5 وات x2، 1 وات x2، 2 وات x2، 4 وات x2، 5 وات x2، 10 وات x2، 20 وات x2 |
|
سنگل هاپ فاصله ارتباطات |

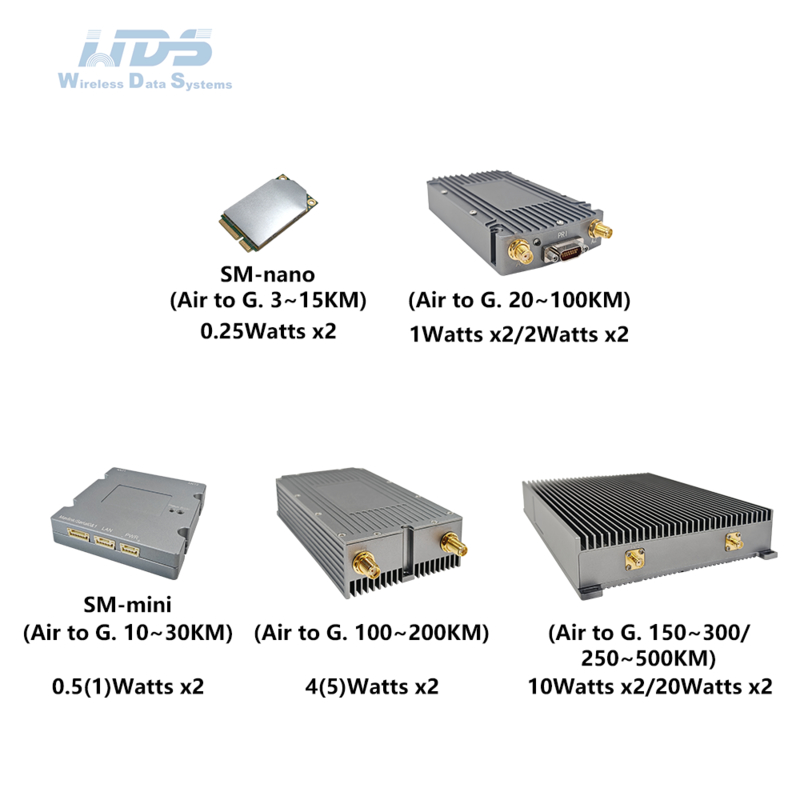

هوا به G. 3-15/10-30KM (0.25 وات x2/0.5 وات x2) ،20~50/50~100KM (1 وات x2/2 وات x2) ،100~200KM (4 وات x2/5 وات x2) ،150~300/250~500KM (10 وات x2/20 وات x2) |
| حالت | توزیع شده بدون مرکز نقطه به نقطه / نقطه به چند نقطه / چند نقطه به چند نقطه، لایه 2 یا 3 مسیرگشایی پویا، رله چند هپ، ستاره / خط / شبکه / ترکیبی |
| تاخیر تک پرش | متوسط 10mS (20MHz BW) |
| رمزگذاری | DES، AES128/256، SM4، SNOW3G/ZUC اختیاری، رمزگذاری کارت تراشه/TF سفارشی یا دستگاه رمزگذاری خارجی |
| حالت ضد مزاحمت | انتخاب کانال اسکن طیف دستی/انتخاب فرکانس هوشمند پیشرفته طیف کامل (( آگاهی از طیف) / فرکانس هپ فرکانس سازگار با باند کامل FHSS / حالت رومینگ، ضد تداخل چند سطحی |
|
محلی/ مدیریت از راه دور |
فرکانس عملیاتی، پهنای باند کانال، شناسه شبکه، قدرت انتقال و تنظیمات دیگر پارامترها، اسکن طیف، نمایش در زمان واقعی و سوابق آماری توپولوژی شبکه،نسبت سیگنال به سر و صدای قدرت میدان پیوند، بارگذاری و دانلود ترافیک، فاصله گره، GPS / BD / GLONASS موقعیت مکانی نقشه الکترونیکی، درجه حرارت / ولتاژ / اختلال نظارت، ارتقاء نرم افزار. خاموشی از راه دور و بیدار کردن اختیاری |
| سایر محصولات |
زمان راه اندازی کمتر از 28 ثانیه و زمان دسترسی به شبکه/تازه سازی/تغییر کمتر از 1 ثانیه است. هیچ محدودیتی برای ظرفیت کاربر یک سیستم واحد (256 گره یا بیشتر) و تعداد hops در شبکه های Mesh وجود ندارد (Data 15+ hops، voice 10+ hops، video 8+ hops).کل از دست دادن پهنای باند برای سه هپ و بالاتر کمتر از 70٪ استردیابی خودکار حامل، سازگار با انحراف فرکانس دوپلر ± 6kHz، از ارتباطات تلفن همراه در سرعت بالاتر از 7200 کیلومتر در ساعت (6 Mach،2000 متر در ثانیه) |
| باند ها(300M-6GHz/Upper C-X-Ku قابل تنظیم. فرکانس یکسان یا فرکانس متفاوت TDD، 2T2R در یک باند) | |
| BAND | محدوده فرکانس |
| UHF (MHz) | 430-550/570-700/800-950، 225-400/320-470* |
| باند L (GHz) | 1000-1200/1300-1500/1600-1800/1800-2000, 1200-1700* |
| باند S (GHz) | 2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9/3.4-3.6، 1.6-2.3/1.9-2.7* |
| باند C (GHz) | 4.4-5.0/5.25-585، 4.2-5.2/5.5-6.0* |
| (توجه: قدرت RF، ابعاد، وزن متفاوت است) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| محیط زیست | |
| دمای کار | -40°C ~ +80°C |
| سطح حفاظت | IP66، IP67 / IP68 سفارشی |
| ماشین آلات | |
| اندازه/وزن |

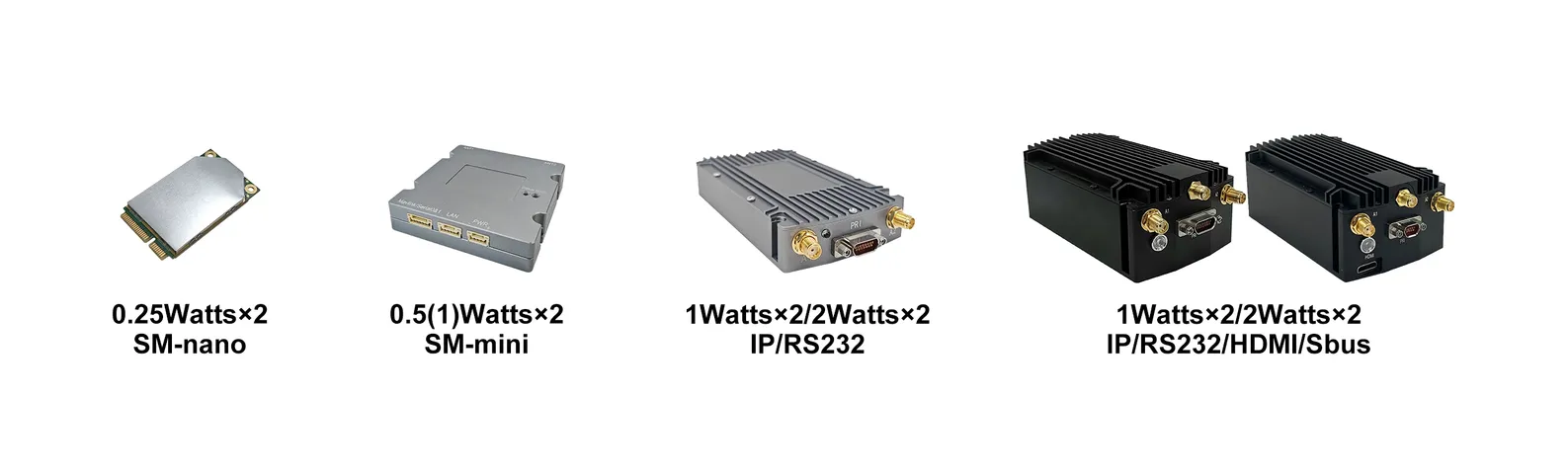

5.1x3.0x0.7cm/19g (0.25Watt x2, SM-nano) |
| نصب/رنگ | 4 سوراخ نصب / سیاه ، خاکستری آهن ، سبز ارتش اختیاری |
| قدرت | |
| ولتاژ تغذیه |
3.5-5VDC (0.25 وات x2، SM-نانو) |
| مصرف برق |
عملکرد 1-2A/Standby 0.5-1A@3.5-5V، 0.25Watt x2, SM-nano |
| انتخاب قدرت | منبع برق با باتری پیچ و بند یا کابل اصلی |
| باتری | 10/6 ساعت برای 114/77.7Wh |
| رابط | |
| رابط کاربری اساسی | 2xTNC RF، 1-3xRJ45 Ethernet 100/1000BaseT، WIFI AP،GPS/BD،RS232/TTL ((UART)) ، Sbus/Bluetooth، 1.2-230.4Kbps، ورودی DC |
|
فشار بده تا حرف بزنه رابط کمکی |
MIC، SP، PTT، GND، RS485/422، USB2.0 OTG |
| گسترش شبکه اختیاری است | مسیریابی شبکه عمومی/4G LTE، ادغام WB-NB، فیبر، ماهواره ای |
| افزونه ویدیو اختیاری است | HDMI/SDI/CVBS با تاخیر کم، 4K/2K/1080P/720P/D1 |
| شاخص وضعیت لینک |
قرمز ثابت - شبکه متصل نیست چشمک زدن قرمز - شروع / متصل به شبکه نیست سبز ثابت - شبکه متصل است سبز چشمک زدن - PTT صدا پایین است |
| شاخص لینک RSSI |
سبز ثابت - کیفیت لینک عالی است آبی ثابت - کیفیت لینک خوب است زرد ثابت - کیفیت لینک متوسط است بنفش ثابت - کیفیت لینک کمی بدتر است قرمز ثابت - کیفیت لینک ضعیف است یا لینک پایین است |
|
رابط مدیریت رابط کنترل |
مدیریت شبکه مبتنی بر وب/GUI، API برای رابط توسعه ثانویه/SNMP |

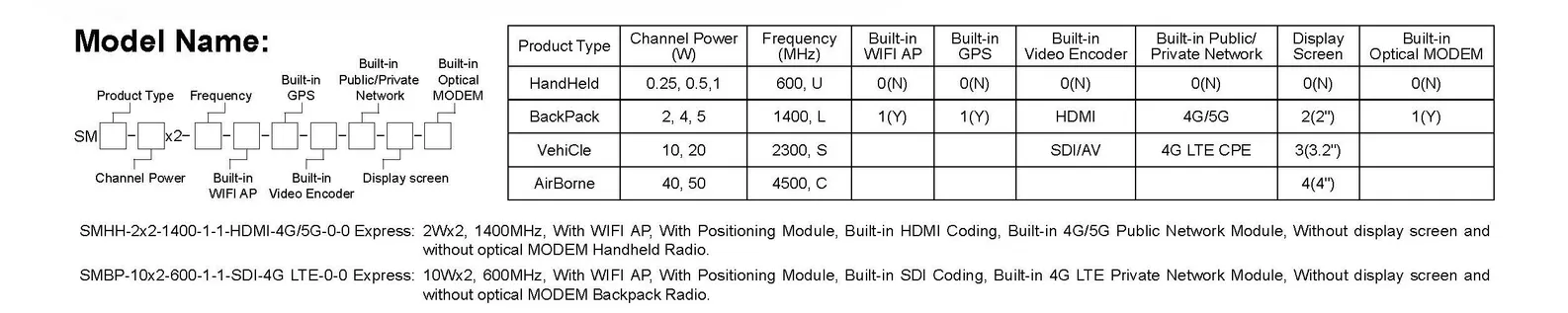

نام مدل:
