ODM SmartMesh ارتباطات رادیویی دستی شبکه شبکی RF

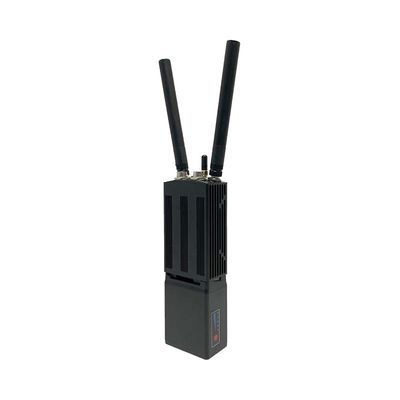

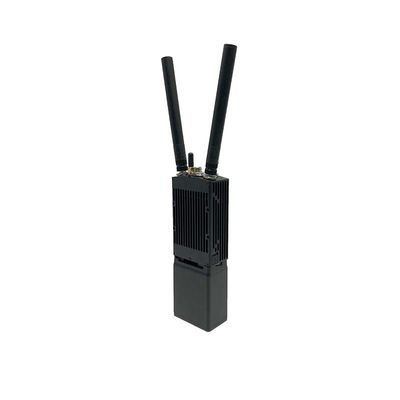

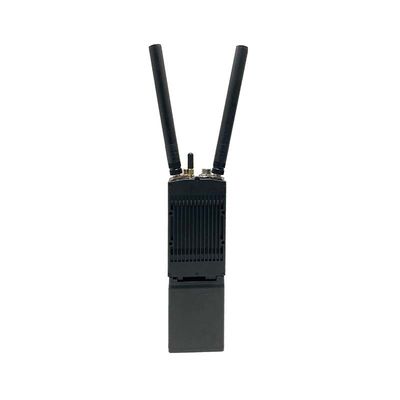

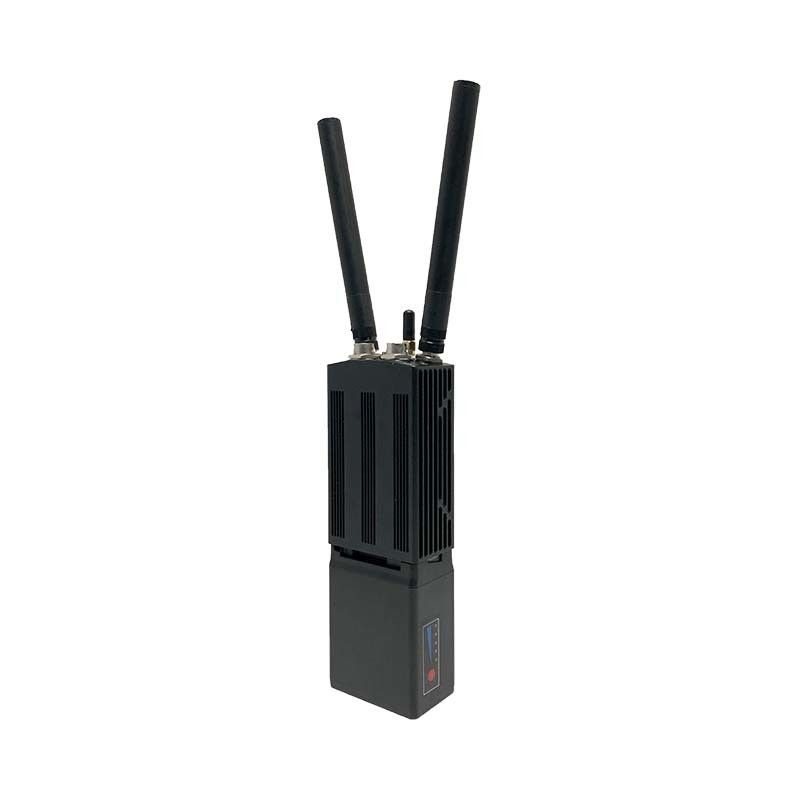

تصویر بزرگ : ODM SmartMesh ارتباطات رادیویی دستی شبکه شبکی RF

جزئیات محصول:

محل منبع:	گوانگدونگ، چین
نام تجاری:	WDS/Sinosun
شماره مدل:	SM2x2-1400

پرداخت:

مقدار حداقل تعداد سفارش:	1 واحد
قیمت:	$3450/unit
قابلیت ارائه:	1000 مجموعه در ماه

مخاطب

ODM SmartMesh ارتباطات رادیویی دستی شبکه شبکی RF

شرح

نوع:

دستی

برجسته کردن:

رادیوی دستی ODM SmartMesh,رادیو دستی RF SmartMesh,شبکه شبکه rf ODM

RF SmartMesh Handheld Radio

ODM rf mesh network

ویژگی های اصلی SmartMesh Wireless Broadband MESH:

عملکرد RF:

بوت با یک دکمه، راه اندازی در هر مکان. مسافت طولانی، توان عملیاتی بالا
ضد تداخل COFDM / پرش فرکانس حامل پهنای باند می تواند کیفیت لینک را در محیط RF پیچیده بهبود بخشد
عملکرد عالی چند مسیره و NLOS
مدولاسیون رادیویی تطبیقی از QPSK تا 64QAM به طور مداوم در هر بسته بهینه می شود تا عملکرد لینک را در محیط های پویا بهینه کند
نرم افزار اندازه کانال ها را برای استفاده مجدد کارآمد از طیف تعریف می کند
نرم افزار فرکانس عملیاتی برنامه جهانی را تعریف می کند
کدگذاری کانولوشن، تصحیح خطای رو به جلو (FEC)، ارسال مجدد ACK، ادغام حداکثر نسبت، مالتی پلکسینگ فضایی و کدگذاری بلوک فضا-زمان برای
انتقال داده قوی بر روی طیف نویز استفاده می شود
Time Division Duplex (TDD) برای انتقال دو طرفه

عملکرد شبکه:

شبکه های مش موبایل خود سازماندهی، خود ترمیم، مسیریابی چند جهشی، توپولوژی پویا
کانال تاخیر کم فوق العاده قابل اعتماد برای فرماندهی و کنترل (URLLC)
بهینه سازی کانال های رسانه های پخش جریانی ویدیو در همان لینک بی سیم
معماری IP end-to-end برای ترافیک unicast و multicast
داده های منتقل شده از طریق هوا را می توان با AES تا 256 بیت رمزگذاری کرد
از پیشرفته ترین و مقیاس پذیرترین اکوسیستم OpenWrt استفاده کنید
API های مدیریت شبکه تعبیه شده

دیگر:

اندازه کوچک، وزن سبک و توان کم - هزینه کم (SWAP-C) برای برنامه های کاربردی دستگاه های تلفن همراه
رابط های اترنت و UART را می توان به راحتی در معماری های مختلف سیستم ادغام کرد
ساخت و ساز مقاوم در برابر زلزله، محدوده دمای صنعتی

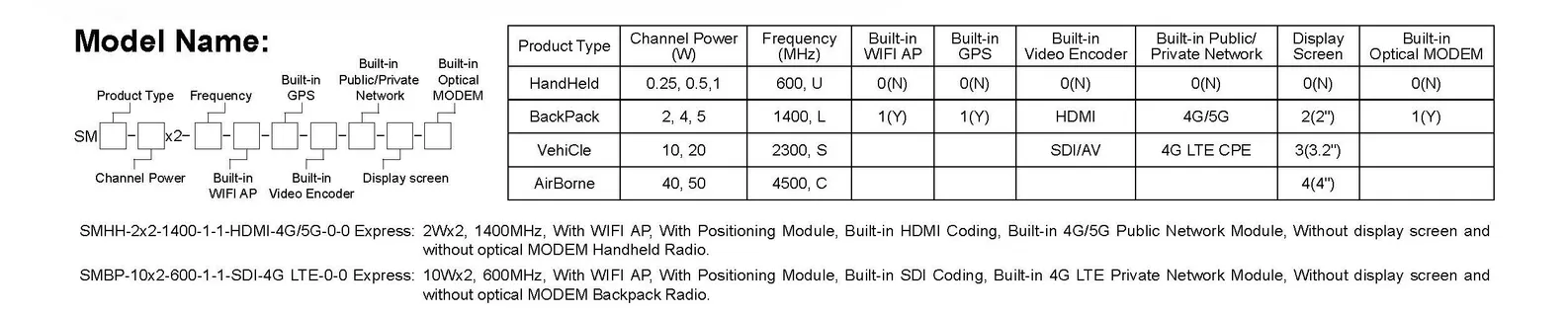

ODM SmartMesh ارتباطات رادیویی دستی شبکه شبکی RF 0

مشخصات رادیویی دستی

عمومی
پلت فرم SDR، Waveform	9363 یا 9361+7Z020، شبکه موبایل MANET
فناوری MIMO	کدگذاری فضا-زمان، تنوع دریافت، شکل دهی پرتو TX / RX
حساسیت دریافت	-103dBm@5MHz BW
پهنای باند کانال	تنظیم 1.25/2.5/5/10/20MHz؛ از انتقال و دریافت با پهنای باند کانال های مختلف پشتیبانی می کند و به پهنای باند ترکیبی و باریک دست می یابد
نرخ داده	1-70Mbps (20MHz BW) تطبیقی، QoS
حالت مدولاسیون	TD-COFDM، BPSK/QPSK/16QAM/64QAM تطبیقی (تنظیم ثابت اختیاری)
توان خروجی RF (پشتیبانی از TPC، کنترل توان انتقال، 1dBm قابل تنظیم)	0.5 وات x2 1 وات x2 2 وات x2 4 وات x2
تک جهش فاصله ارتباطی	100-300 کیلومتر (LOS)، 1-30 کیلومتر (منطقه شهری)
حالت	نقطه به نقطه/نقطه به چند نقطه/چند نقطه به چند نقطه توزیع شده بدون مرکز، لایه 2 یا 3 مسیریابی پویا، رله چند جهشی، ستاره/خط/شبکه/هیبریدی
تاخیر تک جهشی	به طور متوسط 10 میلی ثانیه (20 مگاهرتز BW)
رمزگذاری	DES، AES128/256، SM4، SNOW3G/ZUC اختیاری، رمزگذاری کارت Chip/TF سفارشی یا دستگاه رمزگذاری خارجی
حالت ضد مسدود کردن	انتخاب کانال اسکن طیف دستی/انتخاب فرکانس هوشمند پیشرفته باند کامل (آگاهی از طیف)/پرش فرکانس تطبیقی باند کامل FHSS/حالت رومینگ، ضد تداخل چند سطحی
مدیریت محلی/از راه دور	فرکانس عملیاتی، پهنای باند کانال، شناسه شبکه، تنظیمات توان انتقال و سایر پارامترها، اسکن طیف، نمایش بلادرنگ و سوابق آماری توپولوژی شبکه، قدرت میدان لینک نسبت سیگنال به نویز، ترافیک آپلود و دانلود، فاصله گره، نقشه الکترونیکی موقعیت یابی GPS/BD/GLONASS، دما/ولتاژ/مسدود کردن نظارت، ارتقاء نرم افزار. سکوت از راه دور و بیدار شدن اختیاری
دیگران	زمان راه اندازی کمتر از 28 ثانیه است و زمان دسترسی/به روز رسانی/تغییر شبکه کمتر از 1 ثانیه است هیچ محدودیتی برای ظرفیت کاربر یک سیستم واحد (256 گره یا بیشتر) و تعداد جهش ها در شبکه های مش وجود ندارد (داده 15+ جهش، صدا 10+ جهش، ویدئو 8+ جهش). تلفات پهنای باند کل برای سه جهش و بالاتر کمتر از 70٪ است. ردیابی خودکار حامل، سازگار با انحراف فرکانس داپلر ±6kHz، از ارتباطات تلفن همراه با سرعت بالای 7200 کیلومتر در ساعت (6 ماخ، 2000 متر بر ثانیه) پشتیبانی می کند
باندها (300M-6GHz/Uper C-X-Ku قابل تنظیم. فرکانس یکسان یا فرکانس های مختلف TDD، 2T2R در یک باند)
باند	محدوده فرکانس
VHF/UHF (مگاهرتز)	360-450/450-550/570-700/800-950، 225-400/225-678/320-470*
باند L (گیگاهرتز)	1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8، 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*
باند S (گیگاهرتز)	2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8، 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*
باند C (گیگاهرتز)	4.4-5.0/5.25-5.85، 4.2-5.2/5.5-6.0/6.4-7.2*
	(توجه: توان RF، ابعاد، وزن متفاوت است)
MIIT (مگاهرتز)	336-344/512-592/566-626/606-678/1420-1520/1430-1444
محیطی
دمای عملیاتی	-40℃ ~+80℃
سطح حفاظت	IP66، IP67/IP68 سفارشی
مکانیکی

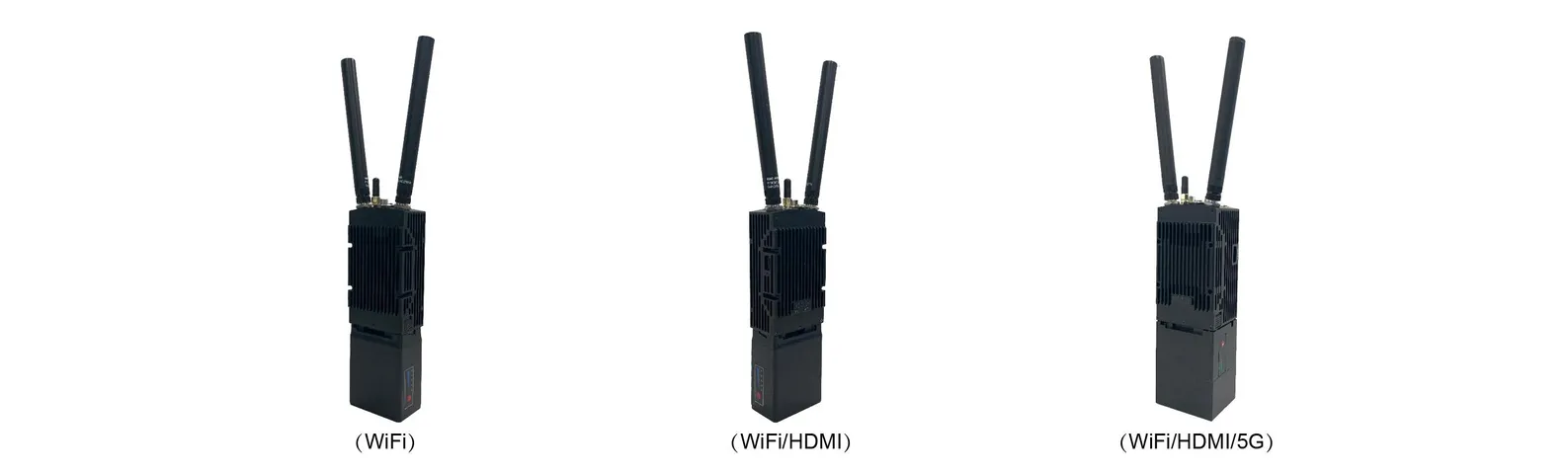

اندازه/وزن	19.0x6.8x3.8cm/0.769kg (با باتری 11.1V/77.7Wh رادیو دستی) 20.5x6.8x3.8cm/0.799kg (با باتری 11.1V/77.7Wh رادیو دستی WiFi/HDMI) 20.7x6.9x5.5cm/1.30kg (با باتری 11.1V/77.7Wh رادیو دستی WiFi/HDMI/5G) 15.7x6.5x3.2cm/0.482kg (Body Worn)
نصب/رنگ	4 سوراخ نصب/مشکی، خاکستری آهنی، سبز ارتشی اختیاری
قدرت
ولتاژ تغذیه	9-32VDC (0.5Watts×2) 9-39VDC (1Watts×2) 12-36VDC (2Watts×2/4Watts×2)
مصرف برق	عملیات 0.3-0.5A/Standby 0.2-0.3A@12V (0.5Watts×2) عملیات 0.5-1A/Standby 0.4-0.6A@12V (1Watts×2) عملیات 1-2A/Standby 0.5-0.7A@12V (2Watts×2 ) عملیات 2-4A/Standby 0.5A@12V (4Watts×2 )
انتخاب برق	منبع تغذیه توسط باتری Twist-Lock یا کابل اصلی
باتری ها	10/6 ساعت برای 114/77.7Wh
رابط
رابط پایه	2xTNC RF، 1-3xRJ45 اترنت 100/1000BaseT، WIFI AP، GPS/BD، RS232/TTL(UART)، Sbus/بلوتوث، 1.2-230.4Kbps، ورودی DC
فشار برای صحبت کردن/ رابط کمکی	MIC، SP، PTT، GND، RS485/422، USB2.0 OTG
افزونه شبکه اختیاری	مسیر یابی شبکه عمومی/4G LTE، ادغام WB-NB، فیبر، ماهواره
افزونه ویدئو اختیاری	HDMI/SDI/CVBS با تاخیر کم، 4K/2K/1080P/720P/D1
شاخص وضعیت لینک	قرمز ثابت - شبکه متصل نیست قرمز چشمک زن - در حال راه اندازی/به شبکه متصل نیست سبز ثابت - شبکه متصل است سبز چشمک زن - Voice PTT خاموش است
شاخص لینک RSSI	سبز ثابت - کیفیت لینک عالی است آبی ثابت - کیفیت لینک خوب است زرد ثابت - کیفیت لینک متوسط است بنفش ثابت - کیفیت لینک کمی بدتر است قرمز ثابت - کیفیت لینک ضعیف است یا لینک قطع است
رابط مدیریت/ رابط کنترل	مدیریت شبکه مبتنی بر وب/GUI، API برای رابط توسعه ثانویه/SNMP

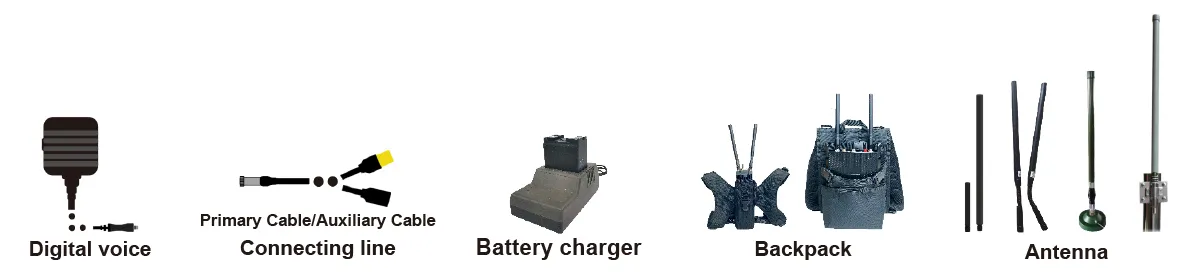

ODM SmartMesh ارتباطات رادیویی دستی شبکه شبکی RF 1

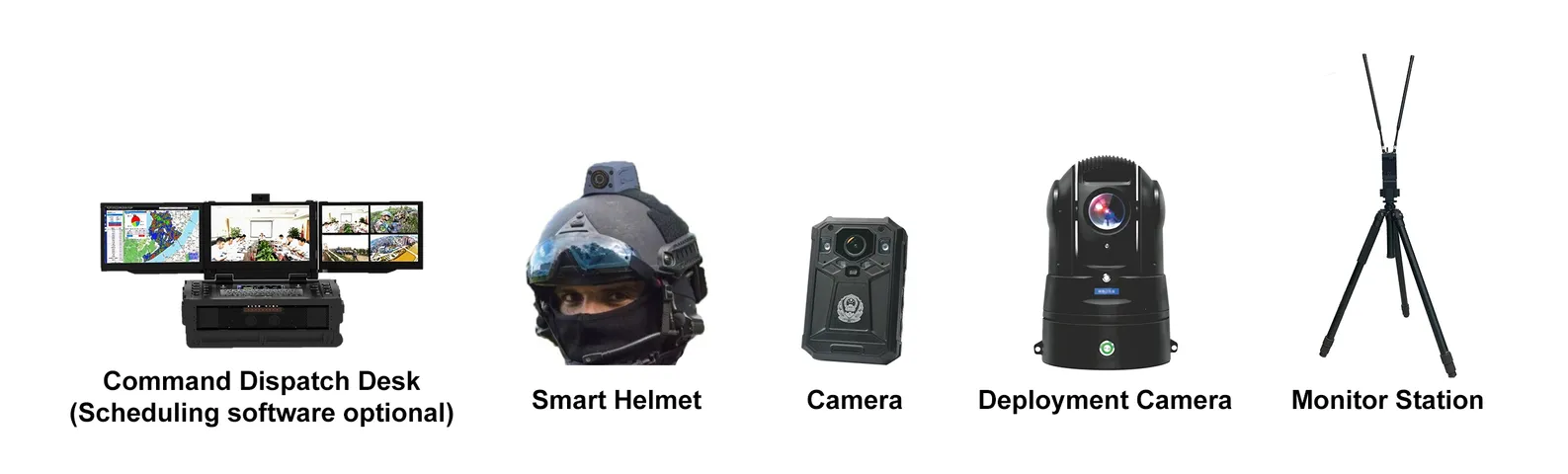

ODM SmartMesh ارتباطات رادیویی دستی شبکه شبکی RF 2
