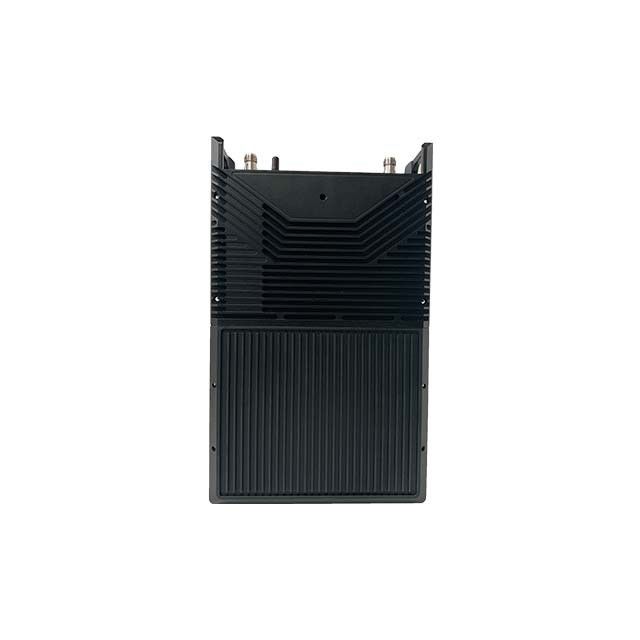

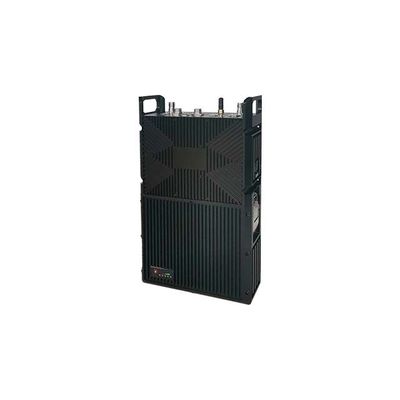

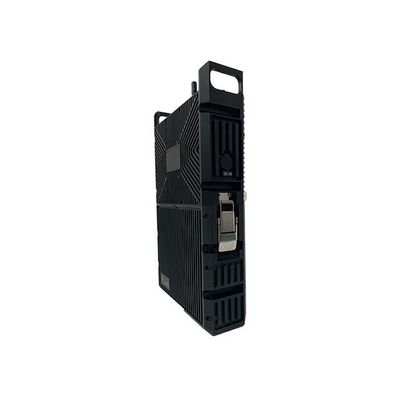

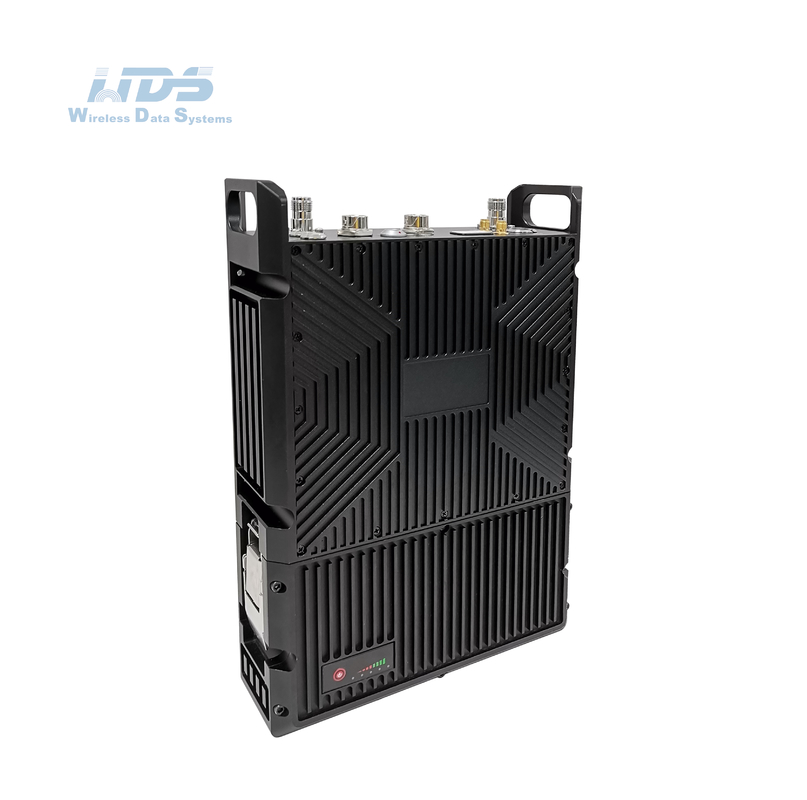

شبکه رادیویی-NB شبکه سری رادیو باند باریک بی سیم شبکه رادیو کوله پشتی

رادیو/ماژول شبکه باریک باند سری NBmesh برای سناریوهای شبکه توزیع شده که در آن نرخ خدمات بالا نیست، فاصله انتقال طولانی است، مناسب است.و محدوده انتقال بر اساس رله چند هپ است.توپولوژی یک شبکه چند هپ است که از چندین گره توزیع تشکیل شده است.ساختاری فشرده، سبک، طراحی تک صفحه است.مناسب برای کاربران برای ادغام در انواع مختلف تجهیزات پایانی، برای دستیابی به انتقال داده های طولانی مدت پایدار و قابل اعتماد.
ویژگی ها:
1رله چند هپ، شبکه کارآمد
2سرعت کم، حساسيت بالا
3فرکانس باند UHF/L/S
4. 2/4/10/20 وات قدرت RF
5پورت سریال / پورت شبکه ، صدا / مکان
6اطلاعات فرکانس پرش ميکنه
رادیو/ماژول شبکه باند باریک سری NBMesh، پشتیبانی از نقطه به نقطه، نقطه به چند نقطه و چند نقطه به چند نقطه مسیریابی پویا، انتقال داده های بی سیم چند hop relay، مورد استفاده در خوشه های UAV,فرماندهی کنترل آتش مسلح، نجات اورژانسی، فرماندهی ارتباطات اورژانسی، ارتباطات دریایی تشکیلات کشتی، جلوگیری از آتش سوزی جنگل، ارتباطات شبکه ای خود سازماندهی شده.

عملکرد:
1. فاصله انتقال طولانی، توانایی قوی ضد مزاحمت
2- سازگاری با محیط موبایل
3. لایه برنامه پشتیبانی از تمام انواع پورت سریال / پورت شبکه ترمینال برنامه
4پشتیبانی از استقرار سریع، تغییر پویا توپولوژی شبکه، سازماندهی خود بدون شبکه مرکزی و انتقال چند هپ
5حساسیت دریافت تا -117dBm@250KHz BW
6- قابلیت انتقال داده سازگاری، که می تواند به طور سازگاری حالت تعدیل و حالت کدگذاری را با توجه به تغییرات محیطی انتخاب کند و انتقال نرخ داده سازگاری را انجام دهد
7قابلیت های شبکه انعطاف پذیر و کارآمد، پشتیبانی از پروتکل TDMA، پروتکل CSMAسناریوهای خدمات اندازه گیری و کنترل متمرکز با بیش از 6 هپ و خدمات صوتی
8. نیازی به پیکربندی آدرس IP و درایور، سازگاری یکپارچه با سطح بالا TCP، پروتکل UDP، می تواند به دست آوردن صدا، فایل و دیگر داده های تعامل شفاف

مشخصات رادیویی شبکه باند باریک NBMesh

پلت فرم SDR، شکل موج	9363+7Z020, شبکه تلفن همراه MANET
تکنولوژی MIMO	رمزگذاری فضا-زمان، دریافت تنوع، TX / RX شکل گیری پرتو
فرکانس (70M-6GHz قابل تنظیم)	UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) / گروه L ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8، 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) / گروه S ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8، 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) / گروه C ((4.4-5.0/5.25-5.85، 4.2-5.2/5.5-6.0*GHz)
پهنای باند کانال	250k / 500k / 1MHz ((آنتن دوگانه) ، 400kHz ((آنتن تک)
حساسیت	-117dBm@250KHz
حالت تعدیل	BPSK/QPSK/16QAM (Adaptive) ، OFDM ((Dual Antenna) /SCFDE ((Single Antenna))
نرخ داده های هوایی (آنتن واحد) آنتن دوگانه)	50-250kbps@250kHz ((آنتن دوگانه) 125-500kbps@500kHz ((آنتن دوگانه) 250-1000kbps@1MHz ((آنتن دوگانه)
حالت دسترسی چندگانه	CSMA/TDMA
کانال RF	1Tx+1Rx/2Tx+2Rx، TDD/FDD
قدرت انتقال	10 واتx2 20 واتx2
سنگل هاپ فاصله ارتباطات	30-100 کیلومتر (LOS) ، 1-30 کیلومتر (منطقه شهری)
حالت کار	نقطه به نقطه/ نقطه به چند نقطه/ چند نقطه به چند نقطه، مسیریابی پویا/ رله چند هپ، ستاره/ خط/ شبکه/ هیبرید
کانکتورها	پورت سریال (دو جهت از نقطه به نقطه، یک جهت از نقطه به چندین نقطه) / پورت شبکه (یک پخش، چند پخش، پخش) / صدا، مکان ( پخش)
تاخیر تک پرش	متوسط 7mS (1MHz BW)
رمزگذاری	DES، AES128/256، SNOW3G/ZUC اختیاری، رمزگذاری کارت تراشه/TF سفارشی یا دستگاه رمزگذاری خارجی
حالت ضد مزاحمت	انتخاب کانال اسکن طیف دستی، انتخاب فرکانس هوشمند پیشرفته باند کامل (( آگاهی از طیف) / پرش فرکانس تطبیقی باند کامل FHSS / حالت رومینگ اختیاری
محلی/ مدیریت از راه دور	فرکانس عملیاتی، پهنای باند کانال، شناسه شبکه، قدرت انتقال و تنظیمات دیگر پارامترها، اسکن طیف، نمایش در زمان واقعی و سوابق آماری توپولوژی شبکه،نسبت سیگنال به سر و صدای قدرت میدان پیوند، بارگذاری و دانلود ترافیک، فاصله گره، نقشه الکترونیکی GPS / Beidou، نظارت بر دمای / ولتاژ / اختلال، ارتقاء نرم افزار. خاموشی از راه دور و بیدار کردن اختیاری
سایر محصولات	زمان راه اندازی کمتر از 28 ثانیه و زمان دسترسی به شبکه / به روزرسانی / تغییر کمتر از 1 ثانیه است. هیچ محدودیتی برای ظرفیت کاربر یک سیستم واحد (256 گره یا بیشتر) و تعداد hops در شبکه های Mesh وجود ندارد (Data 15+ hops، voice 10+ hops، video 8+ hops).از دست دادن نرخ انتقال کل برای بیش از سه هپ کمتر از 70٪ است. ردیابی اتوماتیک حامل، سازگار با انحراف فرکانس دپلر ±6kHz، پشتیبانی از تلفن همراه ارتباطات با سرعت بالاتر از 7200 کیلومتر در ساعت (6 ماخ، 2000 متر در ثانیه).
اندازه شبکه/ قابلیت چند پرش	شبکه واحد بیش از 256 گره / 15 hop
دمای کار	-40°C ~ +80°C
سطح حفاظت	IP66، IP67 / IP68 سفارشی
ولتاژ/ مصرف برق	18-32VDC/عملیات 3-6A/استاندبای 0.7-0.9A@16.8V، 10 وات x2 18-32VDC/کار 6-7A/استاندبای 0.7-0.9A@20V، 20 وات x2
انتخاب قدرت	منبع برق با باتری پیچ و بند یا کابل اصلی
باتری	۱۰- ۱۲- ۶- ۸ ساعت برای باتری لیتیوم پلیمر ۴۲۷/۲۱۳Wh (ریڈیو کمد)
ابعاد/وزن	22.9x18.9x6.2cm/3.86kg، با باتری 22.2V/213Wh
نصب/رنگ	4 سوراخ نصب / سیاه ، خاکستری آهن ، سبز ارتش اختیاری

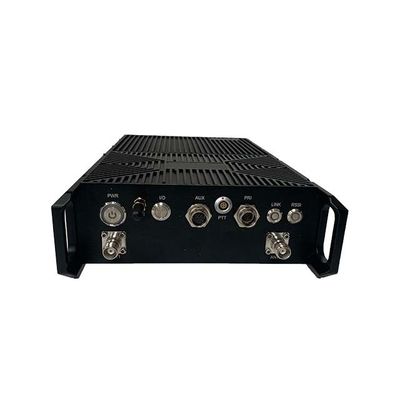

رابط کاربری اساسی	2xTNC RF، 1-3xRJ45 Ethernet 100/1000BaseT، WIFI AP،GPS/BD RS232/TTL ((UART)) ، Sbus/Bluetooth، 1.2-230.4Kbps، ورودی DC
فشار بده تا حرف بزنه رابط کمکی	MIC، SP، PTT، GND، RS485/422، USB2.0 OTG
گسترش شبکه اختیاری است	مسیریابی شبکه عمومی/4G LTE، ادغام WB-NB، فیبر، ماهواره ای
شاخص وضعیت لینک	قرمز ثابت - شبکه متصل نیست چشمک زدن قرمز - شروع / متصل به شبکه نیست سبز ثابت - شبکه متصل است سبز چشمک زدن - PTT صدا پایین است
شاخص لینک RSSI	سبز ثابت - کیفیت لینک عالی است آبی ثابت - کیفیت لینک خوب است زرد ثابت - کیفیت لینک متوسط است بنفش ثابت - کیفیت لینک کمی بدتر است قرمز ثابت - کیفیت لینک ضعیف است یا لینک پایین است
رابط مدیریت رابط کنترل	مدیریت شبکه مبتنی بر وب/GUI، API برای رابط توسعه ثانویه/SNMP



    توپولوژی شبکه ستاره ای Iتوپولوژی شبکه ستاره ای II توپولوژی شبکه ستاره ای III
