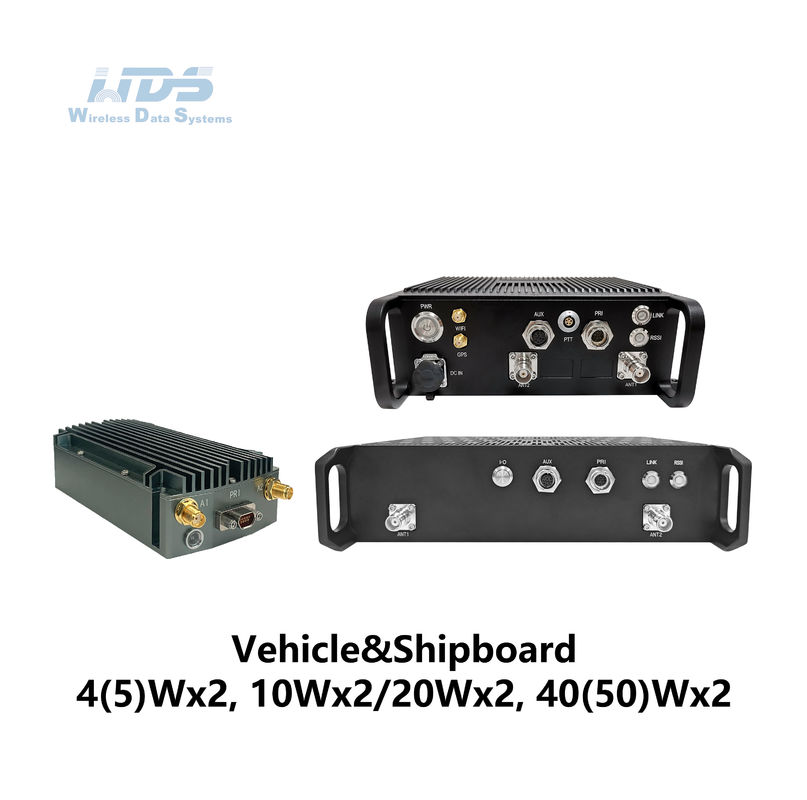

رادیو مش - سری NBmesh از شبکه‌های بی‌سیم باند باریک MESH برای وسایل نقلیه و کشتی‌ها

رادیو/ماژول مش باند باریک سری NBmesh برای سناریوهای شبکه توزیع‌شده که در آن نرخ سرویس بالا نیست، مسافت انتقال طولانی است و محدوده انتقال بر اساس رله چند جهشی است، مناسب است. توپولوژی یک شبکه چند جهشی است که از چندین گره توزیع تشکیل شده است. ساختار فشرده، سبک، طراحی تک برد، مناسب برای کاربران برای ادغام در انواع مختلف تجهیزات ترمینال، برای دستیابی به انتقال داده پایدار و قابل اعتماد در مسافت‌های طولانی است.
ویژگی‌ها:
1. رله چند جهشی، شبکه‌سازی کارآمد
2. سرعت پایین، حساسیت بالا
3. فرکانس باند UHF/L/S
4. توان RF 2/4/10/20 وات
5. پورت سریال / پورت شبکه، صدا/موقعیت
6. جهش فرکانس هوشمند
رادیو/ماژول مش باند باریک سری NBMesh، از مسیریابی پویا نقطه به نقطه، نقطه به چند نقطه و چند نقطه به چند نقطه، انتقال داده بی‌سیم رله چند جهشی، استفاده شده در خوشه‌های پهپاد، فرماندهی کنترل آتش مسلح، فرماندهی ارتباطات اضطراری، ارتباطات دریایی تشکیل کشتی، ارتباطات شبکه خودسازماندهی پیشگیری از آتش‌سوزی جنگل پشتیبانی می‌کند.

عملکرد:
1. مسافت انتقال طولانی، توانایی ضد تداخل قوی
2. سازگاری با محیط‌های متحرک
3. لایه کاربردی از انواع ترمینال‌های کاربردی پورت سریال/پورت شبکه پشتیبانی می‌کند
4. پشتیبانی از استقرار سریع، تغییر پویا توپولوژی شبکه، خودسازماندهی بدون شبکه‌سازی مرکزی و ارسال چند جهشی
5. حساسیت دریافت تا -117dBm@250KHz BW
6. قابلیت انتقال داده تطبیقی، که می‌تواند حالت مدولاسیون و حالت کدگذاری را با توجه به تغییرات محیطی انتخاب کند و انتقال نرخ داده تطبیقی را انجام دهد
7. قابلیت‌های شبکه‌سازی انعطاف‌پذیر و کارآمد، پشتیبانی از پروتکل TDMA اسلات زمانی پویا، پروتکل CSMA، سناریوهای سرویس اندازه‌گیری و کنترل متمرکز با بیش از 6 جهش و سرویس‌های صوتی
8. بدون نیاز به پیکربندی آدرس IP و درایور، سازگاری یکپارچه با پروتکل TCP، UDP سطح بالا، می‌تواند به تعامل شفاف صدا، فایل و سایر داده‌ها دست یابد





 مشخصات رادیو مش باند باریک NBMesh

پلتفرم SDR، شکل موج	9363+7Z020، شبکه تلفن همراه MANET
فناوری MIMO	کدگذاری فضایی-زمانی، تنوع دریافت، شکل‌دهی پرتو TX / RX
فرکانس (70M-6GHz قابل تنظیم)	UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/ باند L(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/ باند S(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/ باند C(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz)
پهنای باند کانال	250k/500k/1MHz (آنتن دوگانه)، 400kHz (آنتن تکی)
حساسیت	-117dBm@250KHz
حالت مدولاسیون	BPSK/QPSK/16QAM (تطبیقی)، OFDM (آنتن دوگانه)/SCFDE (آنتن تکی)
نرخ داده هوابرد (آنتن تکی/ آنتن دوگانه)	50-250kbps@250kHz (آنتن دوگانه) 125-500kbps@500kHz (آنتن دوگانه) 250-1000kbps@1MHz (آنتن دوگانه)
حالت دسترسی چندگانه	CSMA/TDMA
کانال RF	1Tx+1Rx/2Tx+2Rx, TDD/FDD
توان انتقال	0.25/0.5/1/2/4(5)/10/20/40(50) وات (آنتن دوگانه)
تک جهش فاصله ارتباطی	30-100 کیلومتر (LOS)، 1-30 کیلومتر (منطقه شهری)
حالت کار	نقطه به نقطه/نقطه به چند نقطه/چند نقطه به چند نقطه، مسیریابی پویا/رله چند جهشی، ستاره/خط/شبکه/هیبریدی
اتصالات	پورت سریال (دو طرفه نقطه به نقطه، یک طرفه نقطه به چند نقطه)/ پورت شبکه (تک‌پخشی، چندپخشی، پخش)/صدا، موقعیت (پخش)
تاخیر تک جهشی	به طور متوسط 7 میلی‌ثانیه (1 مگاهرتز BW)
رمزگذاری	DES، AES128/256، SNOW3G/ZUC اختیاری، رمزگذاری تراشه/کارت TF سفارشی یا دستگاه رمزگذاری خارجی
حالت ضد تداخل	انتخاب کانال اسکن طیف دستی، انتخاب فرکانس هوشمند پیشرفته باند کامل (آگاهی از طیف)/جهش فرکانس تطبیقی باند کامل FHSS/حالت رومینگ اختیاری
محلی/ مدیریت از راه دور	فرکانس عملیاتی، پهنای باند کانال، شناسه شبکه، تنظیمات پارامترهای توان انتقال و سایر پارامترها، اسکن طیف، نمایش بی‌درنگ و سوابق آماری توپولوژی شبکه، قدرت میدان پیوند نسبت سیگنال به نویز، آپلود و دانلود ترافیک، فاصله گره، نقشه الکترونیکی GPS/Beidou، دما/ولتاژ/تداخل نظارت، ارتقاء نرم‌افزار. سکوت از راه دور و بیدار شدن اختیاری
موارد دیگر	زمان راه‌اندازی کمتر از 28 ثانیه است و زمان دسترسی/به‌روزرسانی/تغییر شبکه کمتر از 1 ثانیه است. هیچ محدودیتی برای ظرفیت کاربر یک سیستم واحد (256 گره یا بیشتر) و تعداد جهش‌ها در شبکه‌های مش وجود ندارد (داده‌ها 15+ جهش، صدا 10+ جهش، ویدئو 8+ جهش). کل تلفات نرخ انتقال برای بیش از سه جهش کمتر از 70٪ است. ردیابی خودکار حامل، سازگار با انحراف فرکانس داپلر ±6kHz، از ارتباطات سیار در سرعت‌های بالای 7200 کیلومتر در ساعت (6 ماخ، 2000 متر بر ثانیه) پشتیبانی می‌کند. اندازه شبکه/
قابلیت چند جهشی یک شبکه بیش از 256 گره/15 جهش	دمای عملیاتی
-40ºC ~+80ºC	سطح حفاظت
IP66، IP67/IP68 سفارشی	ولتاژ/مصرف برق
12-36VDC/عملیات 1-2A/آماده به کار 0.5-0.7A@12V, 2/4(5)وات x2	18-32VDC/عملیات 3-6A/آماده به کار 0.7-0.9A@16.8V, 10وات x2 18-32VDC/عملیات 6-7A/آماده به کار 0.7-0.9A@20V, 20/40(50)وات x2 انتخاب برق
منبع تغذیه توسط باتری Twist-Lock یا کابل اصلی	ابعاد/وزن

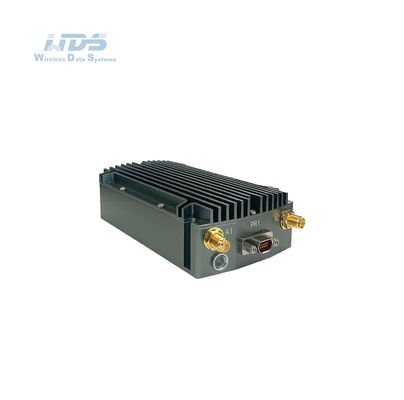

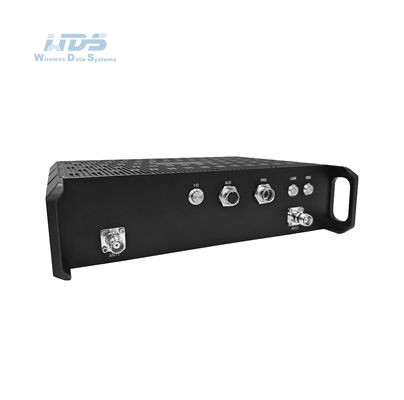

11.7x6.2x3.2cm/279g, 4(5)Wx2	19.1x18.6x6.3cm/2.16kg, 10/20Wx2 25.8x21.3x6.5cm/3.95kg, 40(50)Wx2 نصب/رنگ
4 سوراخ نصب/مشکی، خاکستری آهنی، سبز ارتشی اختیاری	رابط پایه

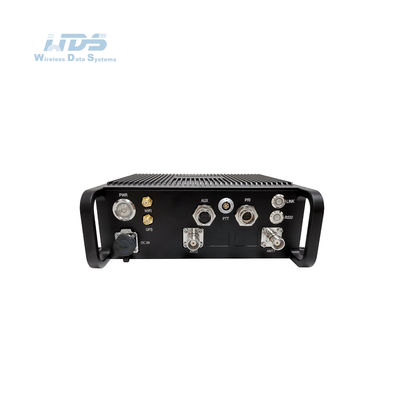

2xTNC RF، 1-3xRJ45 اترنت 100/1000BaseT، WIFI AP، GPS/BD RS232/TTL(UART)، Sbus/بلوتوث، 1.2-230.4Kbps، ورودی DC	فشار برای صحبت/
رابط کمکی MIC، SP، PTT، GND، RS485/422، USB2.0 OTG	افزونه شبکه اختیاری
مسیر یابی شبکه عمومی/4G LTE، ادغام WB-NB، فیبر، ماهواره	شاخص وضعیت پیوند
قرمز ثابت - شبکه متصل نیست	قرمز چشمک زن - در حال راه‌اندازی/به شبکه متصل نیست سبز ثابت - شبکه متصل است سبز چشمک زن - Voice PTT پایین است شاخص پیوند RSSI
سبز ثابت - کیفیت پیوند عالی است	آبی ثابت - کیفیت پیوند خوب است زرد ثابت - کیفیت پیوند متوسط است بنفش ثابت - کیفیت پیوند کمی بدتر است قرمز ثابت - کیفیت پیوند ضعیف است یا پیوند قطع است رابط مدیریت/
رابط کنترل مدیریت شبکه مبتنی بر وب/GUI، API برای رابط توسعه ثانویه/SNMP	توپولوژی شبکه ستاره I





توپولوژی شبکه ستاره II                        توپولوژی شبکه ستاره III
